OFERTA - System bezpieczeństwa Instalacji Gazowej
Nową perspektywę rozwojową dla systemów sygnalizacyjno-odcinających otworzyło Rozporządzenie Ministra Infrastruktury RP Nr 690 z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 15.06.2002r.)
Rozporządzenie to, będąc wynikiem wielu analiz, między innymi analizy stanu bezpieczeństwa eksploatacji paliw gazowych w budynkach, ustala warunki jakim powinny odpowiadać instalacje gazowe. Po raz pierwszy ustawodawca nakłada obowiązek stosowania systemów sygnalizacyjno-odcinających dopływ gazu do pomieszczeń o zainstalowanej mocy cieplnej ponad 60 kW. Rozporządzenie określa także umiejscowienie zaworów odcinających (na zewnątrz budynku) i sygnalizacji alarmowej – (§ 158). To było stymulatorem wdrożenia do produkcji nowych elementów systemu GX.
Podstawową cechą, która zadecydowała o upowszechnieniu się sytemu jest aktywne oddziaływanie na instalację gazową poprzez zawór odcinający. Gwarantuje to pełne bezpieczeństwo eksploatacji instalacji przy braku osób nadzoru.
Realizowane przez system GX funkcje:
wykrycie podwyższonego stężenia gazu (poziomu ostrzegawczego) = wygenerowanie ostrzegawczego sygnału optycznego oraz sygnału sterującego urządzeniami zewnętrznymi (np. wentylacją) wykrycie wysokiego stężenia gazu (poziomu alarmowego) = zamknięcie zaworu odcinającego dopływ gazu do instalacji oraz wygenerowanie sygnału akustycznego, optymalnego i sygnału sterującego urządzeniami zewnętrznymi (np. stycznikiem wyłączającym zasilanie pomieszczeń zagrożonych z sieci energetycznej).
Wszechstronność systemu GX pozwala na zastosowanie go:
w dużych, miejskich i przemysłowych kotłowniach gazowych,
w budynkach użyteczności publicznej (kina, teatry, szkoły),
w kotłowniach osiedlowych,
w domowych instalacjach gazowych
Elementy składowe Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej ® typu GX
Podstawowe elementy systemów GX to:
pełnoprzelotowy zawór klapowy typu MAG-3 (zgodny z Dyrektywą ATEX), od DN32 do DN100
detektor gazu (ziemnego lub propanu) o budowie przeciwwybuchowej - DEX® (z certyfikatem ATEX)
moduł alarmowego, którego zadaniem jest sterowanie pracą systemu- MD- (2,4,8,16).Z (opatentowany sposób sterowania zaworem).

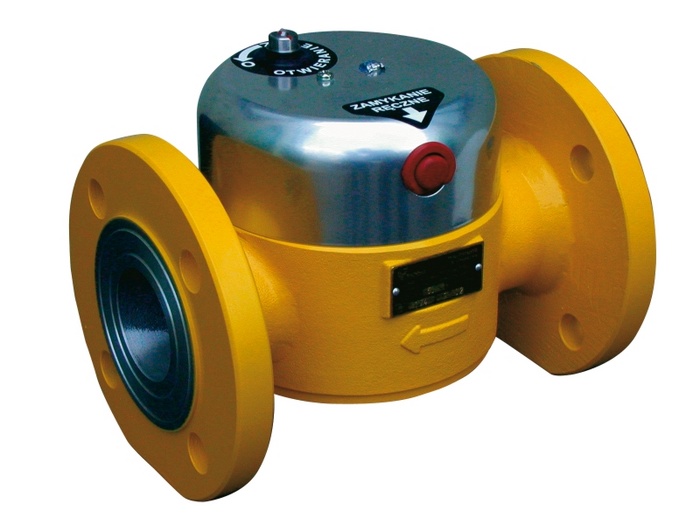

Zawór MAG-3 jest aktywnym elementem systemu GX realizującym ideę zabezpieczania instalacji. Zawór ten zamykany jest impulsem elektrycznym lub ręcznie. Otwierać zawór można tylko ręcznie, co powoduje wymuszanie świadowj interwencji osób nadzoru. Brak zasilania ciągłego zaworu (tylko w chwili jego zamykania) uniezależnia stan zaworu od obecności napięcia zasilającego = jest odporny na zanik napięcia lub przepięć sieci. Nie reaguje przypadkowo, a tylko i wyłącznie na świadomą generację sygnału zamykającego. Znakomicie lżejszy i mniejszy gabarytowo od zaworów kulowych, szczelny (IP44), może pracować w temperaturze – 30ºC (na zewnątrz budynków). Ten zawór, o unikalnej, niebywale prostej, a tym samym taniej i niezawodnej konstrukcji, jest zapowiedzią rewolucji w dziedzinie odcinania gazu w instalacjach! Zawory MAG-3 jako najlżejsze zawory odcinające na rynku (2-3 razy lżejsze od podobnych) są „dziecinnie” łatwe do zainstalowania i już zdobyły sobie wielce pochlebne opinie wśród instalatorów.
Zawór spełnia wymagania Dyrektyw ATEX i można go stosować w strefie zagrożonej wybuchem (oznaczenie: II 2G c T4).

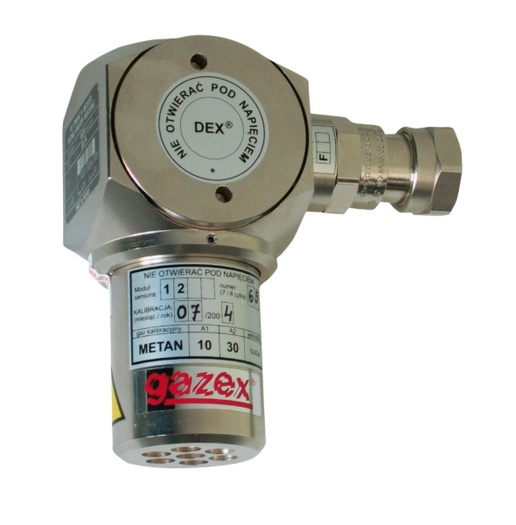

Detektory gazu typu DEX® o konstrukcji przeciwwybuchowej zapewniają bezpieczne wykrywanie wszystkich rodzajów gazów wybuchowych. Posiadają wymienny sensor gazu z dwoma fabrycznie ustawionymi progami alarmowymi. Wymienność sensorów powoduje prostotę obsługi i wieloletnią, TANIĄ eksploatację systemu. Detektory zawsze dostarczane są z indywidualnymi zaświadczeniami fabrycznymi oraz atestem kalibracyjnym.
Detektory DEX dostępne są także w wersji pomiarowej z wyjściem 4-20 mA, z wymiennym sensorem katalitycznym lub inra-red (optycznym).

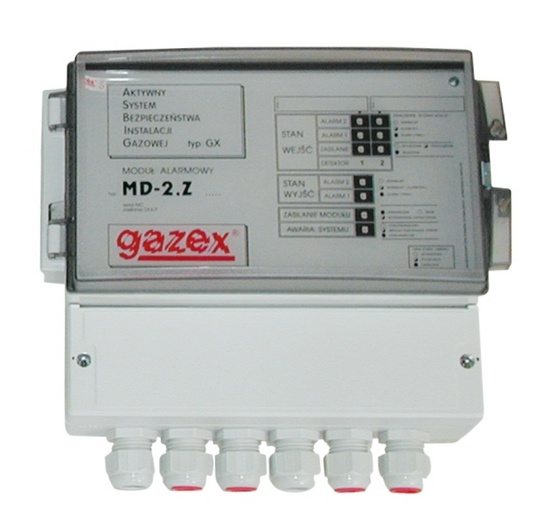

Moduł alarmowy typu MD...Z zasila i steruje pracą detektorów gazu oraz generuje impulsy zamykające zawór MAG. Posiada dwa komplety wyjść (dla każdego progu alarmowego): stykowych, umożliwiających połączenie systemu GX z automatyką lub telemetrią oraz wyjść napięciowych 12V sterujących sygnalizatorami optycznymi i akustycznymi. Możliwe jest sterowanie wieloma zaworami przy znacznych odległościach zaworów od systemu wykrywania gazu. Możliwa jest także rozbudowa systemu o kolejne moduły (kaskadowo).
*("Zdjęcia/teksty/materiały zaczerpnięto z materiałów informacyjnych firmy GAZEX”)
